AR-YCD21F
Доступен для скачивания
краткий каталог продукции:
Цена: 36136 ... 143123 руб.
Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой AR-YCD21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:
Расшифровка обозначения на примере клапана AR-YCD21F-65F-2.1/2-XYZ:
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
Версия: 2025-10-29-СДГ
Особенности:
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Используется только на системах с давлением от 0,03 МПа
- Максимальное давление до 3 МПа
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла
| |
| Материал | Корпуса | Чугун
|
| Уплотнения | EPDM | |
| Температура рабочей среды | −10...+120°C | |
| Рабочее давление | 0,03...1 МПа | |
| Диаметр условного прохода | 65...150 мм | |
| Присоединение | Фланцевое F2½"...F6" | |
| Питание | ~220 B, ~110 B, ~24 B,
=24 B, =12 B | |
| Ду,
мм
| Катушка
|
Мощность
| AC
| DC
| |||
| ~220 В
| ~110 В | ~24 В | =24 В
| =12 В
| |||
|
65...100 | S21H
IP65 | 22 ВА | V
| V
| V
|
|
|
| 15 Вт |
|
|
| V
| V
| ||
| ASE21H*
IP65 | 5,5 ВА | V
|
|
|
|
| |
| 10 Вт |
|
|
| V | V | ||
| ASEx1320**
IP65 | 28 ВА | V |
|
|
|
| |
| 20 Вт |
|
|
| V | V | ||
| ASEx282**
IP65 | 24 ВА | V | V | V |
|
| |
| 17 Вт |
|
|
| V | V | ||
| 125...150
| Y51H
IP54 | 88 ВА | V | V | |||
| 60 Вт | V | ||||||
**Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-YCD21F-65F-2.1/2-FHE
| 65
| 58
| F2½"
| 0,03
| 1
| 17 400
|
| AR-YCD21F-80F-3-FHE
| 80
| 85
| F3"
| 21 100
| ||
| AR-YCD21F-100F-4-FHE
| 100
| 149
| F4" | 29 900
| ||
| AR-YCD21F-125F-5-FHE
| 125
| 170
| F5" | 44 000
| ||
| AR-YCD21F-150F-6-FHE
| 150
| 213
| F6" | 58 000
|
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.

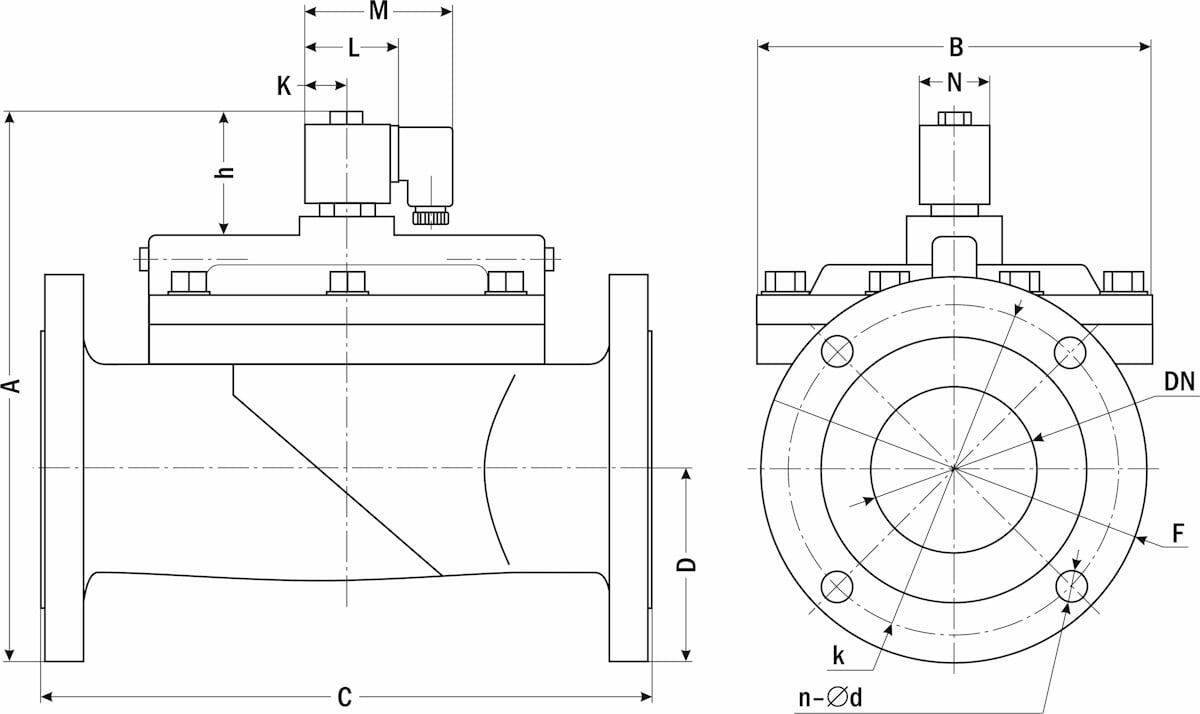

| Габаритные размеры
|
 |
| Размер, мм
| AR-YCD21
| ||||
| -65F
| -80 F
| -100F
| -125F
| -150F
| |
| A
| 270
| 280
| 300
| 375
| 440
|
| B
| 182
| 200
| 232
| 320
| 335
|
| C
| 250
| 265
| 355
| 395
| 444
|
| D
| 93
| 99
| 108
| 125
| 145
|
| F
| F2½"
| F3"
| F4" | F5" | F6" |
| K
| 22
| 22
| 22
| 44
| 44
|
| L
| 47
| 47,5
| 50
| 96
| 96
|
| M
| 75
| 75
| 75
| 130
| 130
|
| N
| 36
| 38
| 38
| 83
| 83
|
| n-∅ d
| 4-∅ 17,5
| 4-∅ 18
| 8-∅ 18
| 8-∅ 18
| 8-∅ 21
|
| k
| 145
| 160
| 182
| 210
| 242
|
| h
| 73
| 70
| 72
| 110
| 110
|
Версия: 2025-10-29-СДГ
