AR-YCB31
Доступен для скачивания
краткий каталог продукции:
Цена: 7988 ... 19449 руб.
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
Расшифровка обозначения на примере клапана AR-YCB31-15-1/2-XYZ:
AR-YCB31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Версия: 2025-10-29-СДГ
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С
| |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1"
| |
| Питание | ~380 В,~220 В, ~110 В,~36 В, ~24 В,
=24 В, =12 В, =6 В | |
| Катушка
|
Мощность
| AC
| DC
| ||||||
| ~380 В | ~220 В
| ~110 В | ~36 В | ~24 В | =24 В
| =12 В
| =6 В | ||
| S91H
IP54 | 10 ВА | V |
|
| V |
|
|
|
|
| 20 ВА | V | V | V |
|
|
| |||
| 14 Вт | V | V | V | ||||||
| ASEx543*
IP65 | 23 ВА | V
| V | V |
|
| |||
| 13 Вт |
|
|
| V | V | ||||
| ASE11H**
IP65 | 4,5 ВА | V |
|
|
|
| |||
| 8 Вт |
|
|
| V | V | ||||
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-YCB31-15-1/2-GBV
| 15
| 3,9
| ½" | 0,03
| 1,6
| 1000
|
| AR-YCB31-20-3/4-GBV
| 20
| 8 | ¾" | 1200
| ||
| AR-YCB31-25-1-GBV | 25
| 10,3
| 1"
| 1450
|
AR-YCB31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

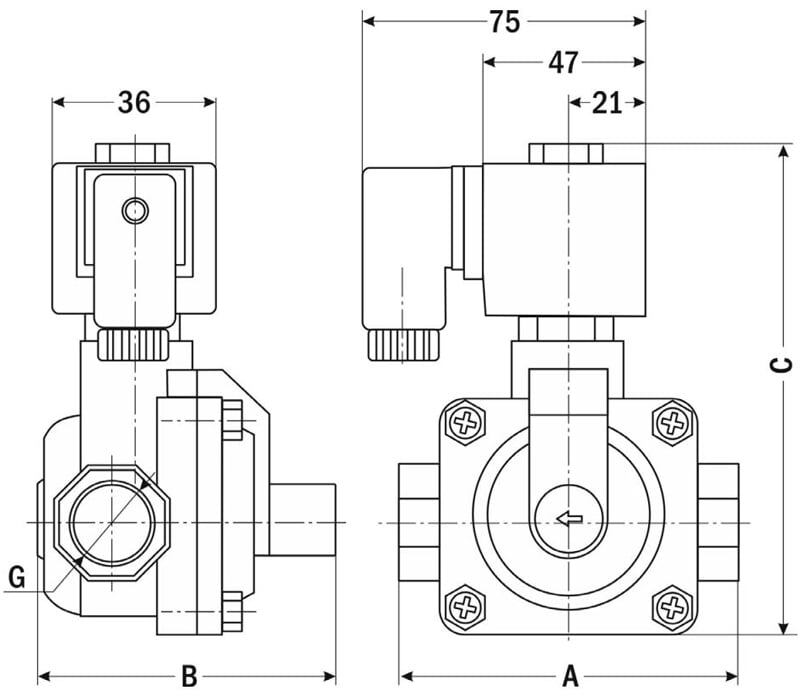

| Габаритные размеры
|
 |
| Размер, мм
| AR-YCB31, Ду, мм
| ||
| -15
| -20
| -25
| |
| A
| 72
| 84
| 100
|
| B
| 66,5
| 73
| 80
|
| C
| 112
| 123
| 135
|
| G
| ½"
| ¾"
| 1"
|
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на YCB31 | 11.11.2023 |
