ПК22-1
Доступен для скачивания
краткий каталог продукции:
Цена: 5199 ... 16088 руб.
Пневматический клапан нормально закрытый одностороннего действия с поршнем ПК22-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.
Технические характеристики:
Модификации:
Версия: 2026-03-19-СДГ
Особенности:
- Клапан нормально закрытый одностороннего действия с пружиной
- Работа при высоких температурах до +150°C
- Пневмопривод в комплекте
- Срабатывание при нулевом давлении
- Плавное открытие/закрытие клапана
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.
Технические характеристики:
| Параметр
| Значение
| |
| Рабочая среда | Пар, воздух, инертные газы, вода, горячая вода, масла | |
| Материал | Корпуса клапана: латунь
Корпуса привода: алюминий Уплотнения: PTFE | |
| Температура рабочей среды клапана | −20...+150°C
| |
| Рабочее давление среды | 0...0,8 МПа | |
| Диаметр условного прохода | 15...50 мм
| |
| Присоединение | Резьбовое G½"...G2" | |
| Управляющая среда
| Воздух, нейтральные газы
| |
| Управляющее давление
| 0,4...0,8 МПа
| |
| Присоединение
воздуховодов | порта подачи
управляющего давления | Резьбовое G⅛" |
| порта выхлопа | Резьбовое М5, G⅛" | |
Модификации:
| Обозначение | Ду,
мм | Дэф,
мм |
Внутр.
диаметр привода, мм
| Kv,
м³/ч | Присоединение | Вес, г | ||||||
| Клапана
P1 | Порта упр.
давления P2 | Порта
выхлопа P3 | ||||||||||
| ПК22-1-032х015 GBP | 15 | 13 | 32 | 4 | ½" |
⅛"
| М5 | 378 | ||||
| ПК22-1-032х020 GBP | 20 | 16 | 32 | 5 | ¾" | 451 | ||||||
| ПК22-1-032х025 GBP | 25 | 22 | 32 | 10 | 1" | 611 | ||||||
| ПК22-1-050х040 GBP | 40 | 34 | 50 | 25 | 1½" | ⅛" | 1652 | |||||
| ПК22-1-063х050 GBP | 50 | 43 | 63 | 40 | 2" | 2323 | ||||||
Расшифровка обозначения на примере клапана ПК22-1-032х015 XYZ:
ПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
032 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
ПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
032 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

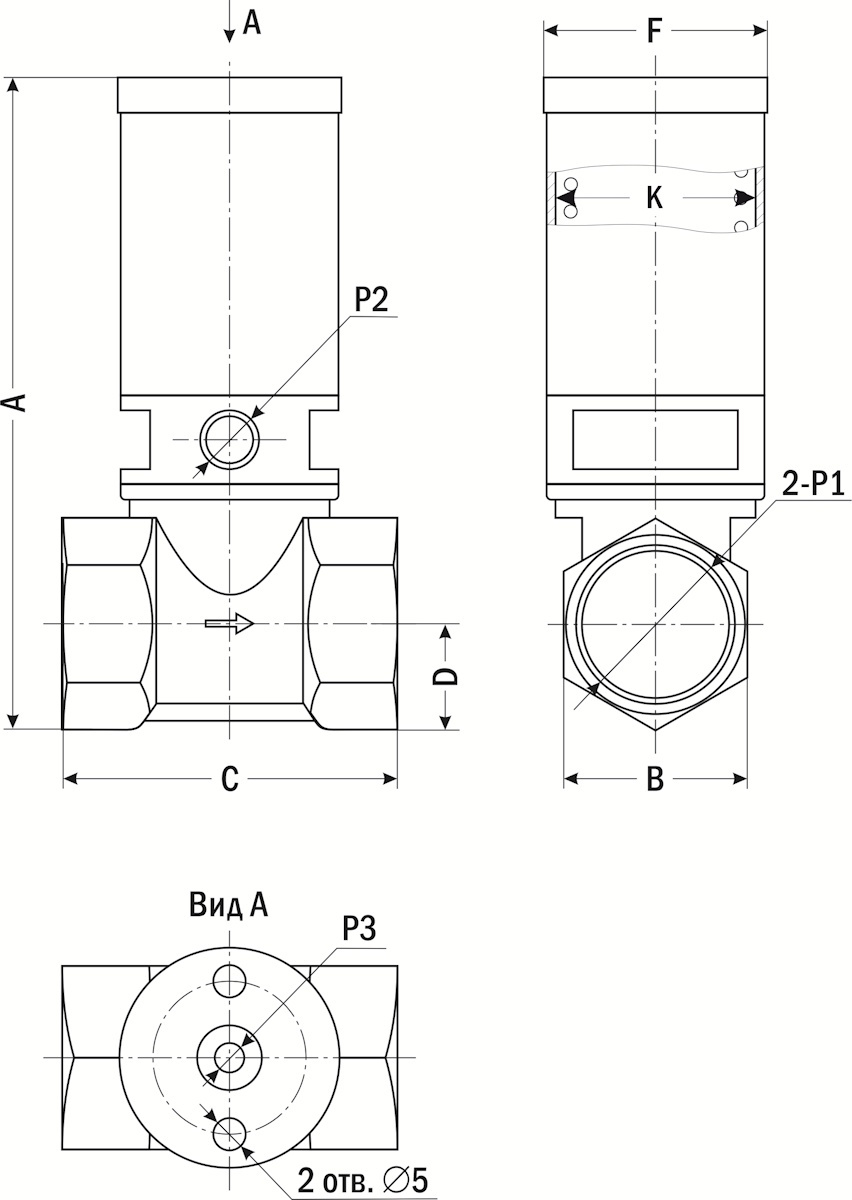

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||||||||
| Внутр.
диаметр привода, К | A | B | C | D | F | P1 | P2 | P3 | |
| ПК22-1-032х015 GBP | 32 | 103 | 25 | 45 | 14 | 38 | G½" | G⅛" | M5 |
| ПК22-1-032х020 GBP | 32 | 109 | 31 | 50 | 17,5 | 38 | G¾" | G⅛" | M5 |
| ПК22-1-032х025 GBP | 32 | 118 | 38 | 64,5 | 22 | 38 | G1" | G⅛" | M5 |
| ПК22-1-050х040 GBP | 50 | 168 | 54 | 82 | 30,5 | 55 | G1½" | G⅛" | G⅛" |
| ПК22-1-063х050 GBP | 63 | 177 | 67 | 100 | 37,5 | 68 | G2" | G⅛" | G⅛" |
Версия: 2026-03-19-СДГ
| Документ | Дата обновления |
| Паспорт на ПК22-1 | 20.03.2026 |
