ASE41H

Катушка энергосберегающая к нормально открытым (НО) клапанам AR-2Z32, AR-YCSM12, AR-YCB32, AR-2W42-15/20/25, AR-YCD22F, AR-YCH12

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~24 В в =24 В) прямо на катушке соленоидного клапана или другого устройства

В энергосберегающие катушки встроена схема управления, с которой при старте катушка срабатывает на повышенной максимальной пусковой мощности  для открытия/закрытия клапана. Благодаря этому повышается рабочее давление клапана по сравнению с обычными катушками. Далее катушка переходит на мощность удержания  с пониженным на 50...90 % энергопотреблением, достаточным для удержания клапана в открытом или закрытом положении. Благодаря этому такие катушки обеспечивают долговременную работу без перегрева и малое тепловыделение, за счет чего их срок службы в несколько раз больше, чем у обычных катушек, и клапаны могут бесперебойно работать с ними в течение многих лет.

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 17,3×H43,7 мм
Пусковая мощность AC/DC	~90 ВА/=45 Вт
Мощность удержания AC/DC	~5 ВА/=7,5 Вт
Управляющее напряжение	~220 В, =24 В (~24 В с коннектором SB211)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A
Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	43,7×50×59 мм
Вес	306 г

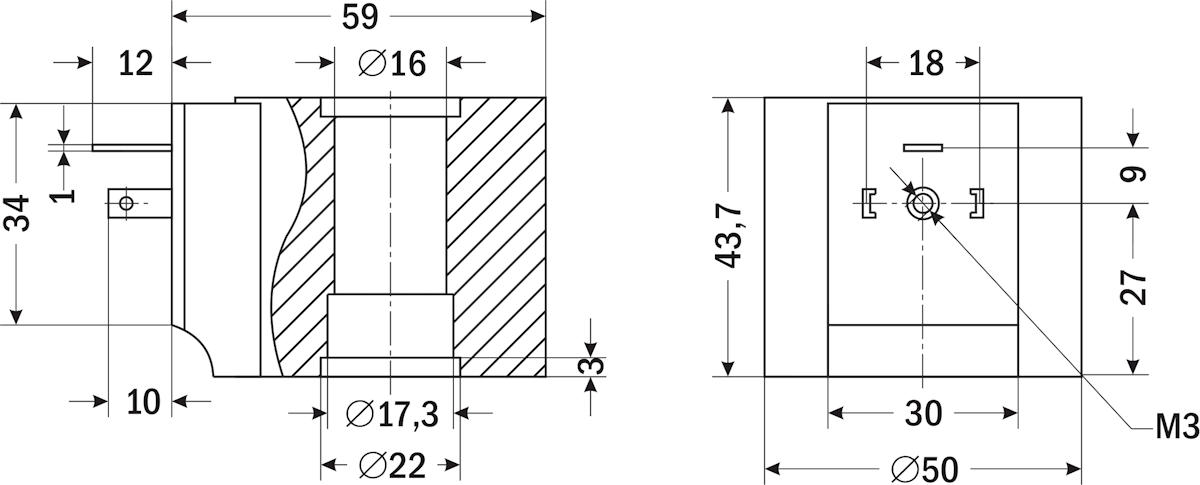

Габаритные размеры
