ARG4-J2
Доступен для скачивания
краткий каталог продукции:
Цена: 448 ... 780 руб.
Кросс-модуль (распределительный блок) двухполюсный ARG4-J2 предназначен для разветвления фазных жил силовых кабелей, присоединения проводов заземления оборудования к центральной шине, а также объединения в отдельные группы нулевых проводников
Особенности:
- Изолирующая задняя панель
- Корпус из ударопрочного негорючего полиамида PA6.6 обеспечивает стойкость к агрессивным средам и температуре
- Прозрачная защитная крышка из самозатухающего пластика
Технические характеристики:
| Параметр | Значение | |||||||
| ARG4-J207 | ARG4-J211 | ARG4-J215 | ||||||
| Номинальное напряжение | 500 В | |||||||
| Номинальный ток | 125 А | |||||||
| Количество полюсов (шин в корпусе) | 2 | |||||||
| Количество точек подключения | 2×7 | 2×11 | 2×15 | |||||
| Количество и диаметр отверстий для подключения в 1 шине | 5×∅ 5,3 мм | 2×∅ 7,5 мм | 7×∅ 6 мм | 2×∅ 7,5 мм | 2×∅ 9 мм | 11×∅ 6 мм | 2×∅ 7,5 мм | 2×∅ 9 мм |
| Сечение подключаемых проводов
- с наконечником - без наконечника |
1,5...6 мм² 2,5...6 мм² |
6...16 мм² 10...25 мм² |
1,5...6 мм² 2,5...6 мм² |
6...16 мм² 10...25 мм² |
10...16 мм² 10...35 мм² |
1,5...6 мм² 2,5...6 мм² |
6...16 мм² 10...25 мм² |
10...16 мм² 10...35 мм² |
| Способ подключения проводов | Винты М5 | |||||||
| Материал корпуса | PA6.6 | |||||||
| Материал шины | Латунь | |||||||
| Условия эксплуатации | −40...+110°C | |||||||
| Степень пылевлагозащиты | IP20 | |||||||
| Монтаж | На DIN-рейку, на стену | |||||||
| Высота над DIN-рейкой | 45 мм | |||||||
| Габаритные размеры | 45×65×50 мм | 45×100×50 мм | 45×135×50 мм | |||||
| Вес | 105 г | 146 г | 194 г | |||||
| Габаритные размеры |
 |

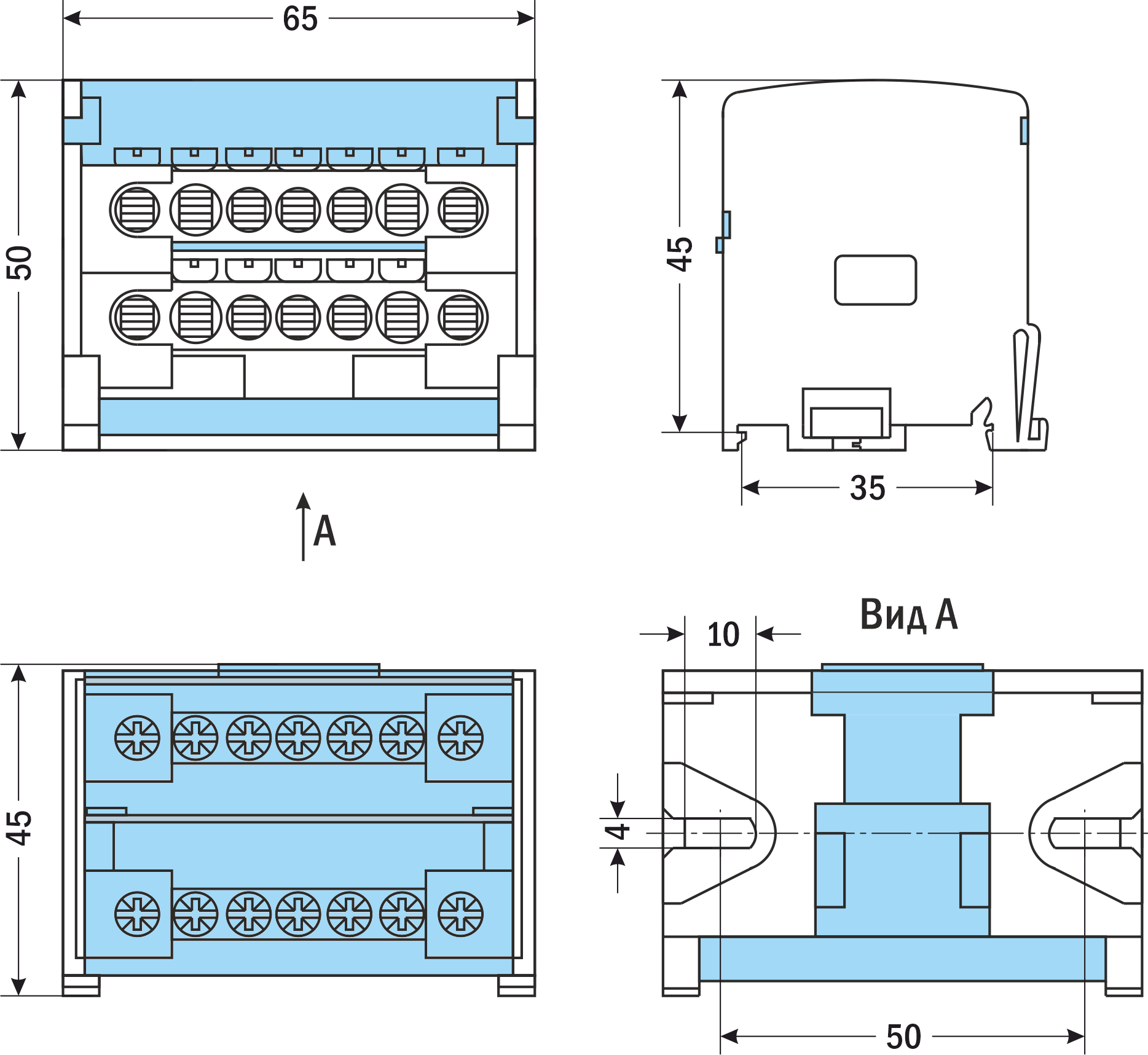

| ARG4-J207 |
 |

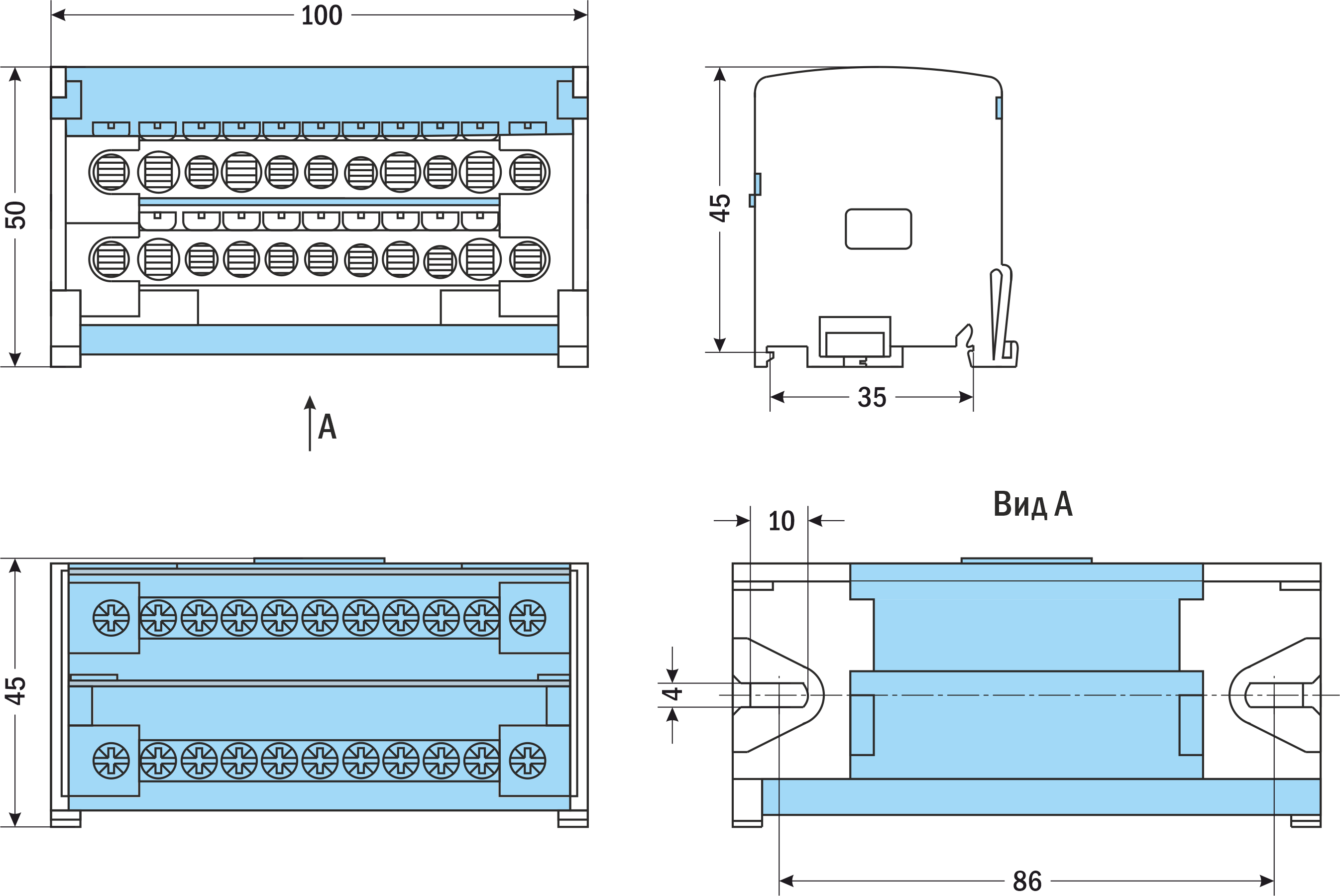

| ARG4-J211 |
 |

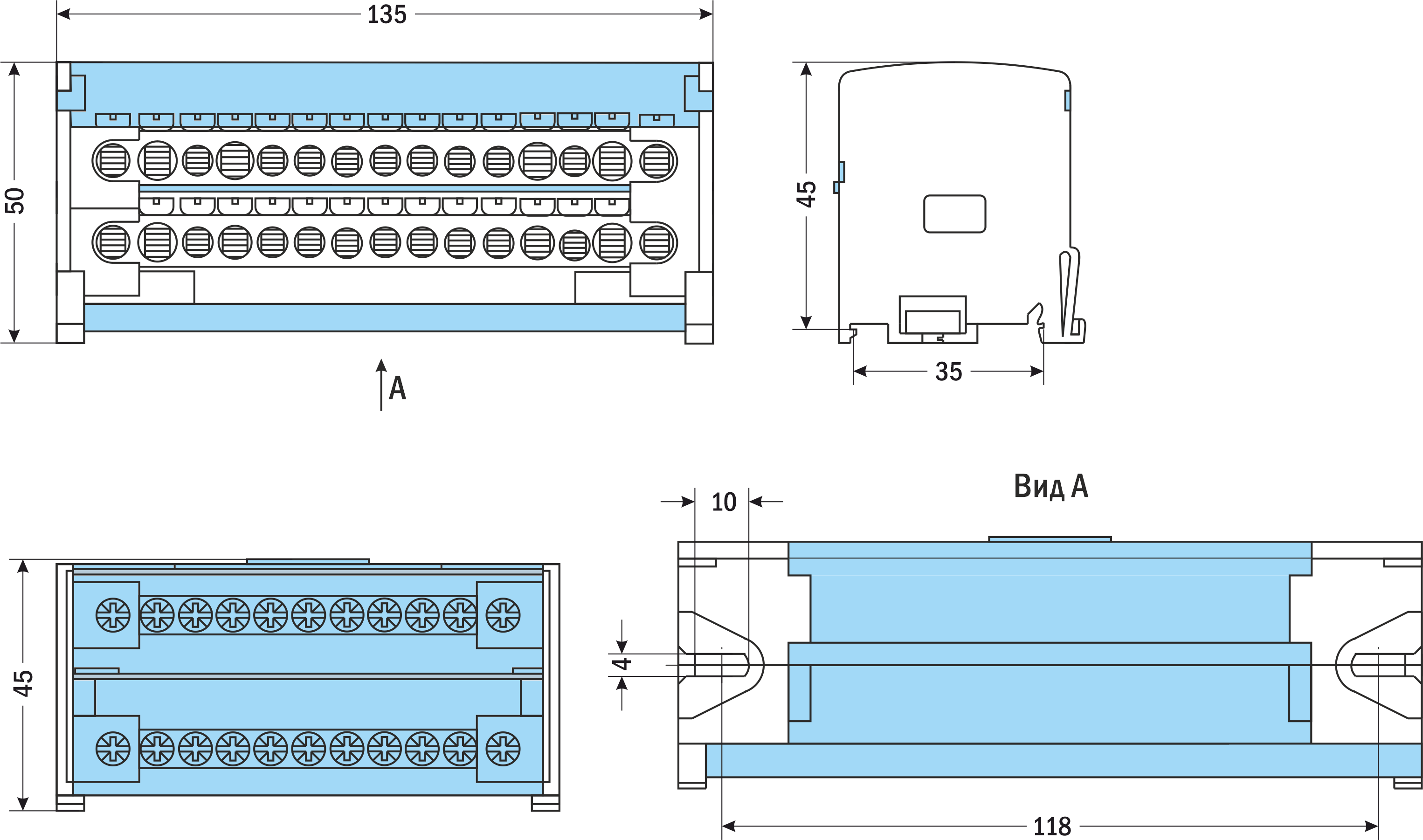

| ARG4-J215 |
| Монтажные схемы
|
 |

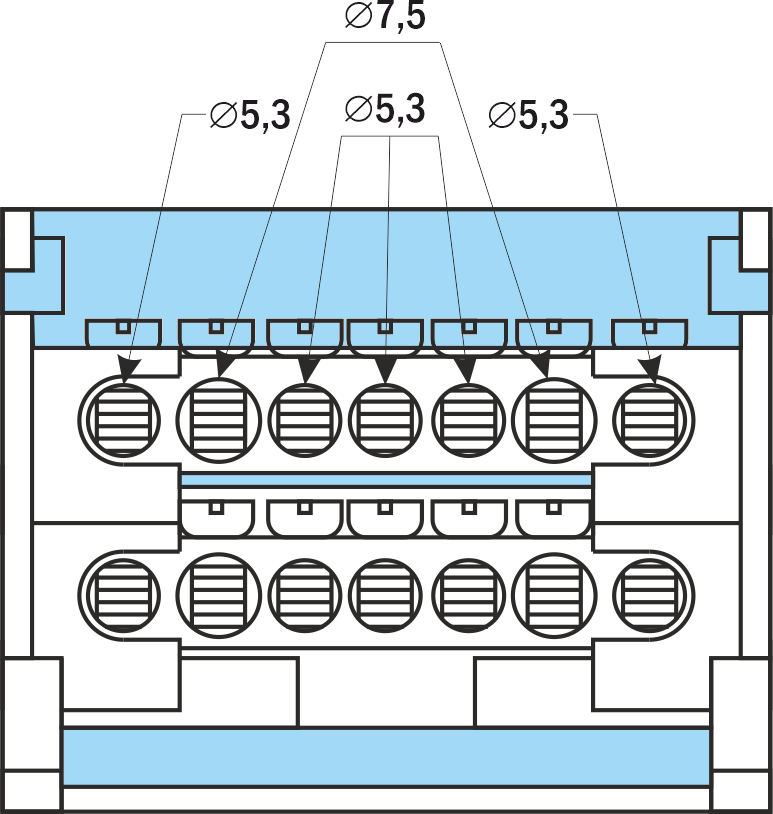

| ARG4-J207 |
 |

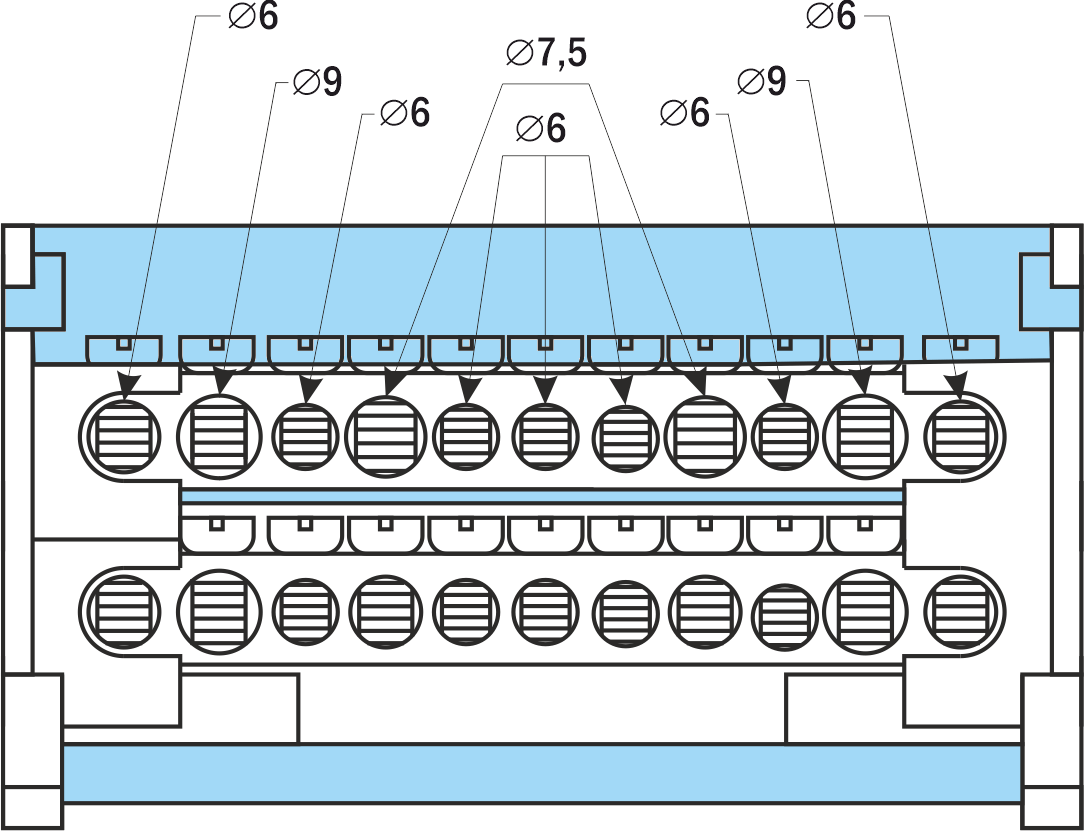

| ARG4-J211 |
 |

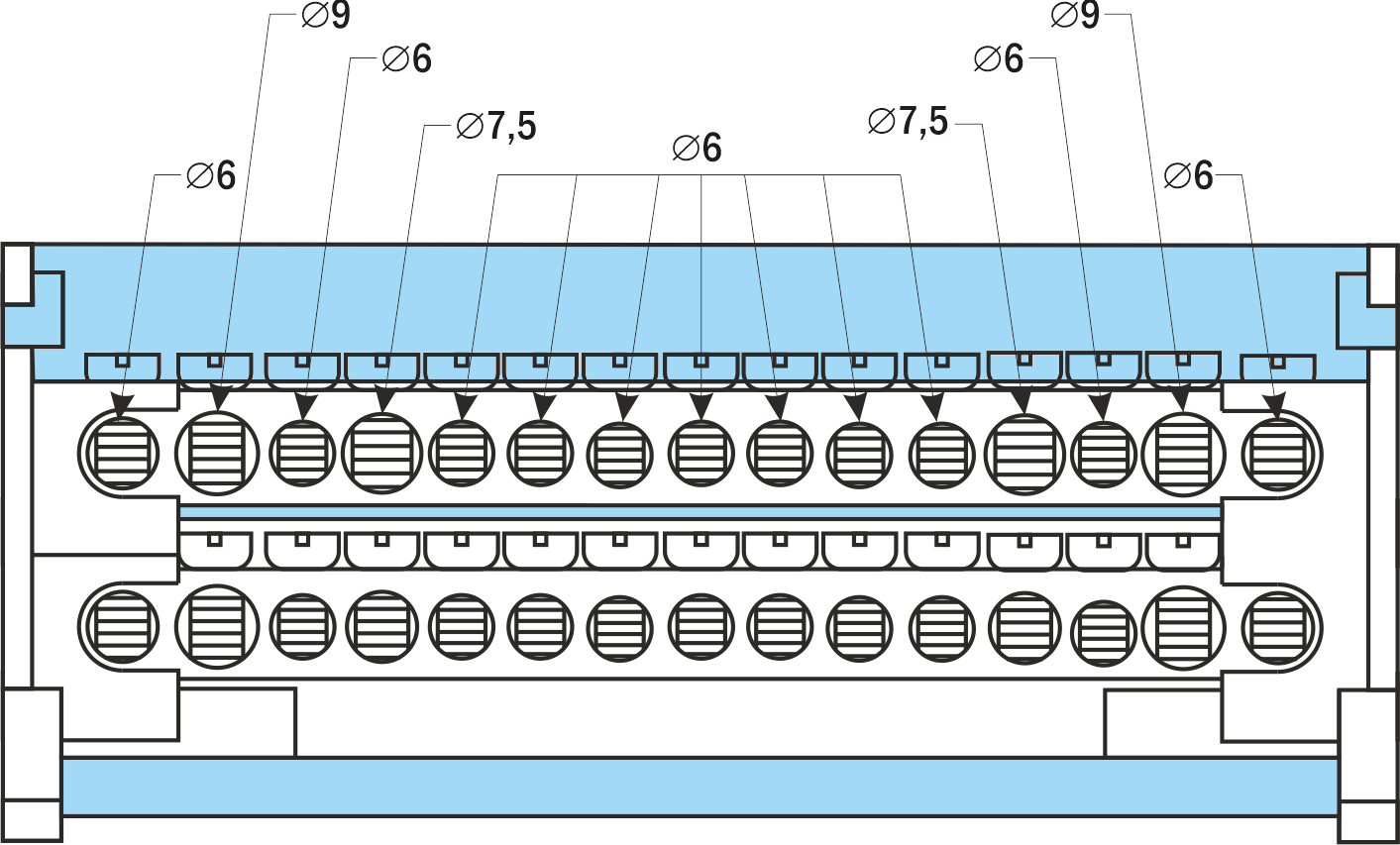

| ARG4-J215 |
Версия: 2024-09-17-ШАР
