ПК23-1

Пневматический клапан нормально закрытый одностороннего действия с поршнем ПК23-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Клапан нормально закрытый одностороннего действия с пружиной
• Работа при высоких температурах до +200°C
• Пневмопривод в комплекте
• Срабатывание при нулевом давлении

• Плавное открытие/закрытие клапана с защитой трубопровода от гидравлических ударов
• Долгий срок службы
• Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление
• Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
• Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Принцип действия и область применения: Нормально закрытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором открытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, воздух, инертные газы, вода, горячая вода, масла
Материал	Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: PTFE
Температура рабочей среды клапана	−60...+200°C
Рабочее давление среды	0...0,8 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,8 МПа
Присоединение воздуховодов (порта подачи упр. давления и порта выхлопа)	Резьбовое  G⅛"

Модификации:

Обозначение				Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение				Вес, г
								Клапана P1		Порта упр. давления P2	Порта выхлопа P3
ПК23-1-025х015 GBP				15	13	25	4	½"		⅛"	⅛"	210
ПК23-1-025х020 GBP				20	16	25	5	¾"				289
ПК23-1-032х025 GBP				25	22	32	10	1"				478
ПК23-1-040х032 GBP				32	27	40	20	1¼"				790
ПК23-1-050х040 GBP				40	33	50	25	1½"				1162
ПК23-1-063х050 GBP				50	43	63	40	2"				1724

Расшифровка обозначения на примере клапана ПК23-1-025х015 XYZ:
ПК23 – модель клапана.
1 – тип клапана: одностороннего действия.
025 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

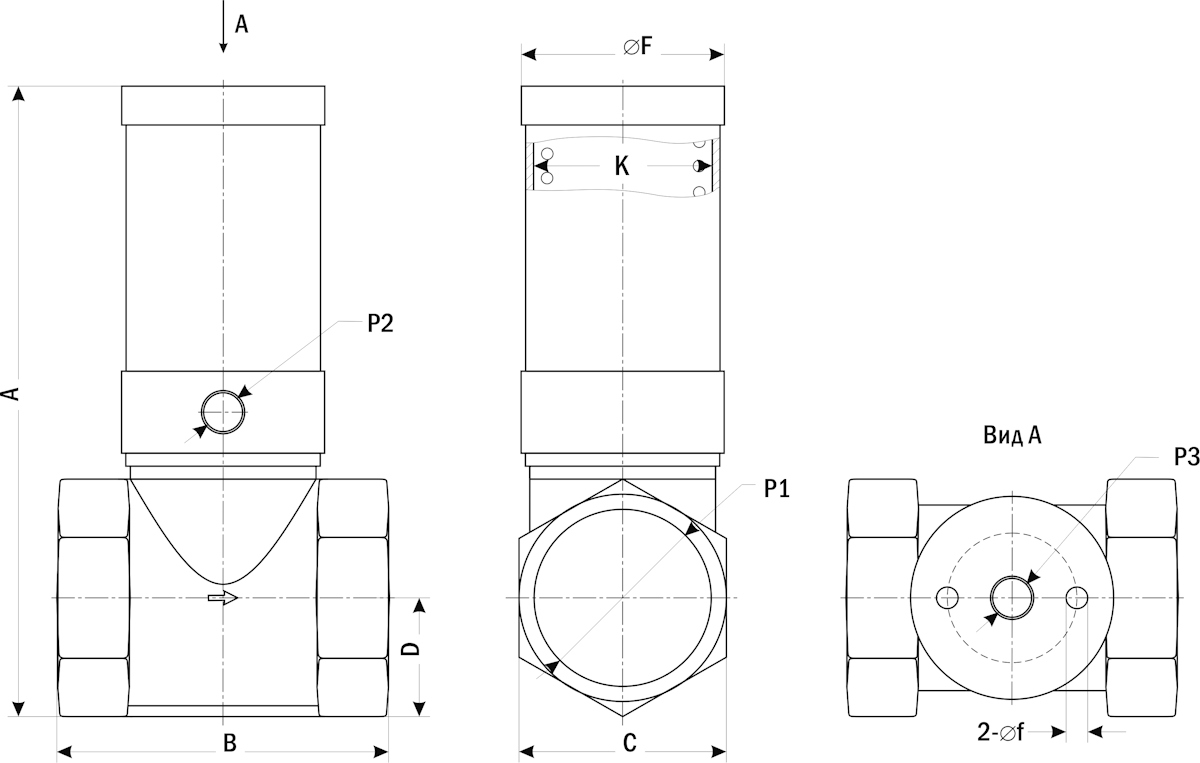

Габаритные размеры
