УПК20-1
Доступен для скачивания
краткий каталог продукции:
Цена: 3159 ... 12480 руб.
Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем УПК20-1 для управления потоком рабочей среды в трубопроводе. Открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.
Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК20-1 не имеют серьезных ограничений в использовании.
Особенности:
Модификации:
- Клапан нормально закрытый одностороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Монтажное положение: универсальное
- Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление
Для передачи информации о состоянии клапана (открыт/закрыт) в виде электрических сигналов, а также визуальной индикации – можно использовать дополнительный блок индикации состояния БИС-414, который устанавливается вместо индикатора состояния клапана
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр | Значение |
| Рабочая среда
| Пар, вода, горячая вода, воздух, инертные газы,
масла, слабые кислоты и щелочи, спирт |
| Материал
|
Корпуса клапана: нержавеющая сталь
Корпуса привода: нейлон
Уплотнения: PTFE
|
| Температура рабочей среды клапана
| −10...+180°С
|
| Рабочее давление клапана | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое K½"...K2" |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,4...0,7 МПа |
| Присоединение воздуховодов | G¼" |
| Присоединение индикатора | М26×1,5 |
|
Обозначение
|
Ду,
мм
|
Дэф,
мм
|
Внутр.
диаметр
привода,
мм
|
Kv,
м³/ч
|
Присоединение
|
Мах рабочее
давление среды, МПа | Вес, г | ||
|
Клапана
|
Воздуховодов
| Индикатора | |||||||
| УПК20-1-050х015-N KSP | 15 | 13 | 50 | 5 |
K½"
|
G¼"
|
М26×1,5
| 1,6 | 641 |
| УПК20-1-050х020-N KSP | 20 | 18 | 50 | 10 | K¾" |
1,6
| 688 | ||
| УПК20-1-050х025-N KSP | 25 | 22 | 50 | 18 | K1" |
1,6
| 878 | ||
| УПК20-1-063х032-N KSP | 32 | 28 | 63 | 23 | K1¼" |
1,6
| 1566 | ||
| УПК20-1-063х040-N KSP | 40 | 35 | 63 | 33 | K1½" |
1,6
| 1812 | ||
| УПК20-1-063х050-N KSP | 50 | 42 | 63 | 53 | K2" | 1,2 | 2450 | ||
Расшифровка обозначения на примере клапана УПК20-1-050х015-N XYZ:
УПК20 – модель клапана.
1 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – модификация клапана.
N – материал корпуса привода: нейлон.
X – присоединение: K – коническая резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
УПК20 – модель клапана.
1 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – модификация клапана.
N – материал корпуса привода: нейлон.
X – присоединение: K – коническая резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

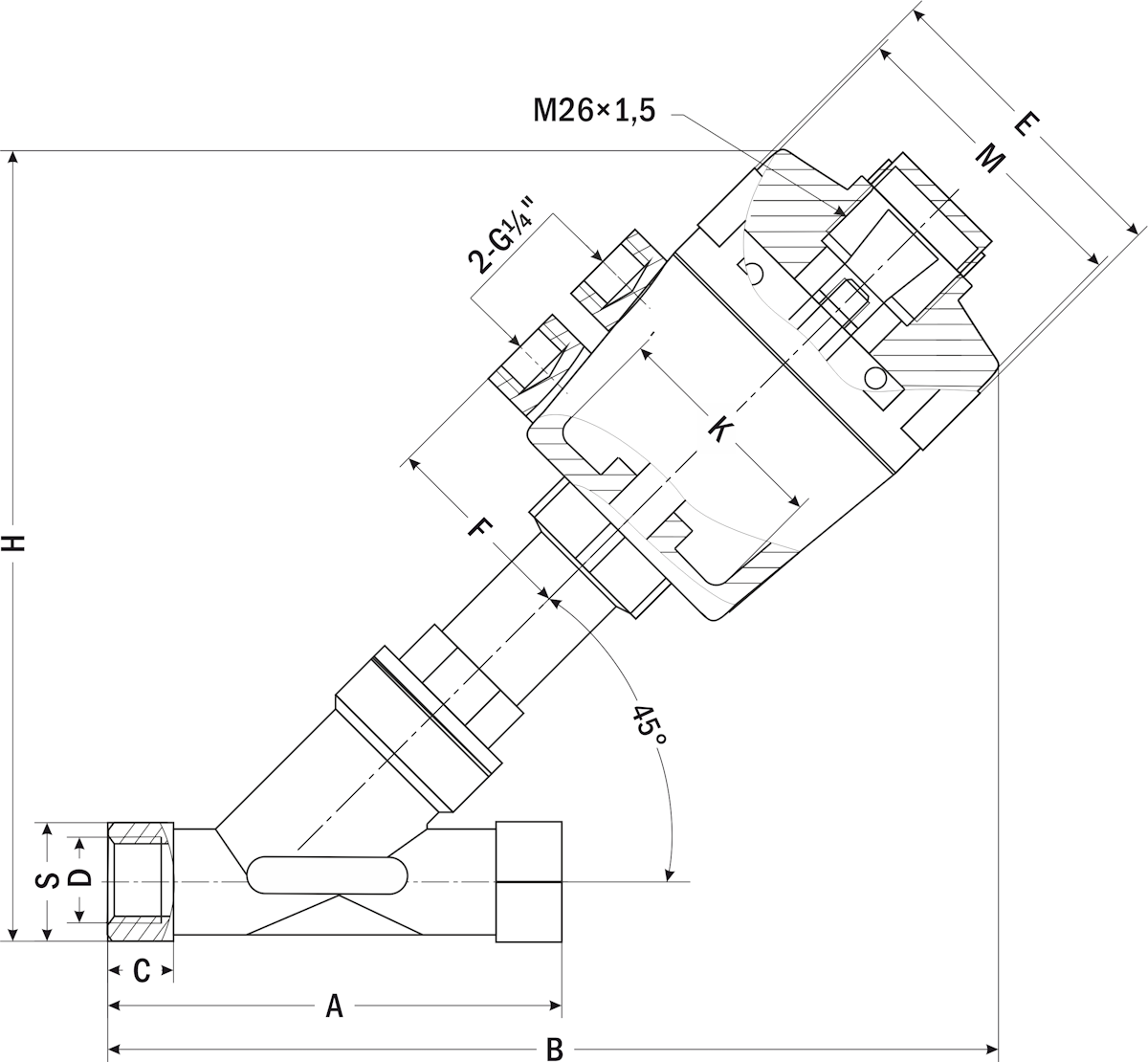

| Габаритные размеры |
 |
|
Модель
|
Размеры, мм
| |||||||||
|
Внутр.
диаметр
привода,
К
| M | D | A | B | C | E | F | H | S
| |
| УПК20-1-050х015-N KSP | 50 | 60 | K½" | 79 | 150 | 12 | 65 |
42,5
| 148 | 20 |
| УПК20-1-050х020-N KSP | 50 | 60 | K¾" | 72 | 150 | 12 | 65 |
42,5
| 158 | 30 |
| УПК20-1-050х025-N KSP | 50 | 60 | K1" | 87 | 154 | 15 | 65 |
42,5
| 170 | 37 |
| УПК20-1-063х032-N KSP | 63 | 75 | K1¼" | 106 |
195
| 16,5 | 80 | 52 | 208 | 45 |
| УПК20-1-063х040-N KSP | 63 | 75 | K1½" |
112,5
| 202 | 18 | 80 | 52 | 220 | 52 |
| УПК20-1-063х050-N KSP | 63 | 75 | K2" | 130 | 220 | 18 | 80 | 52 | 242 | 66 |
