БИС-414

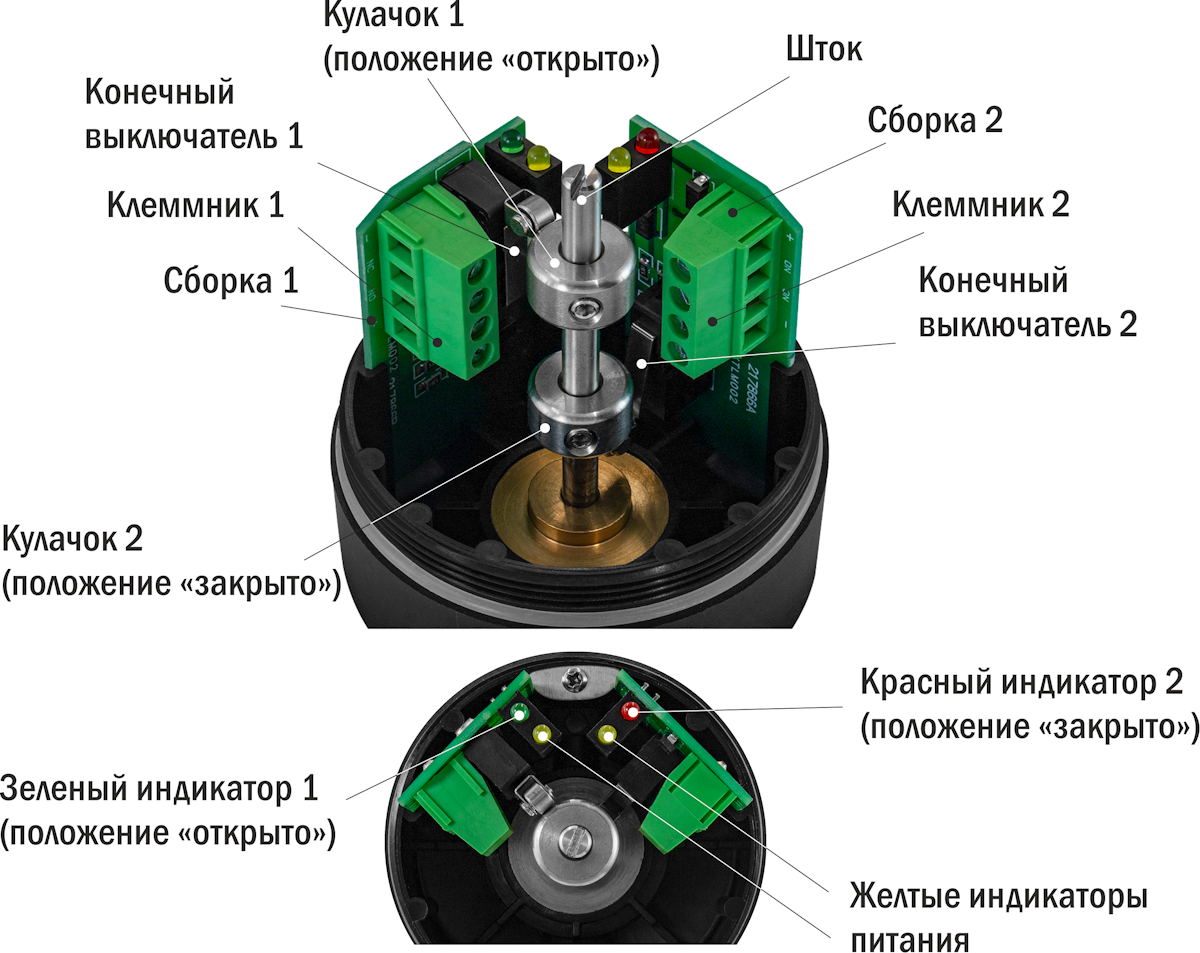

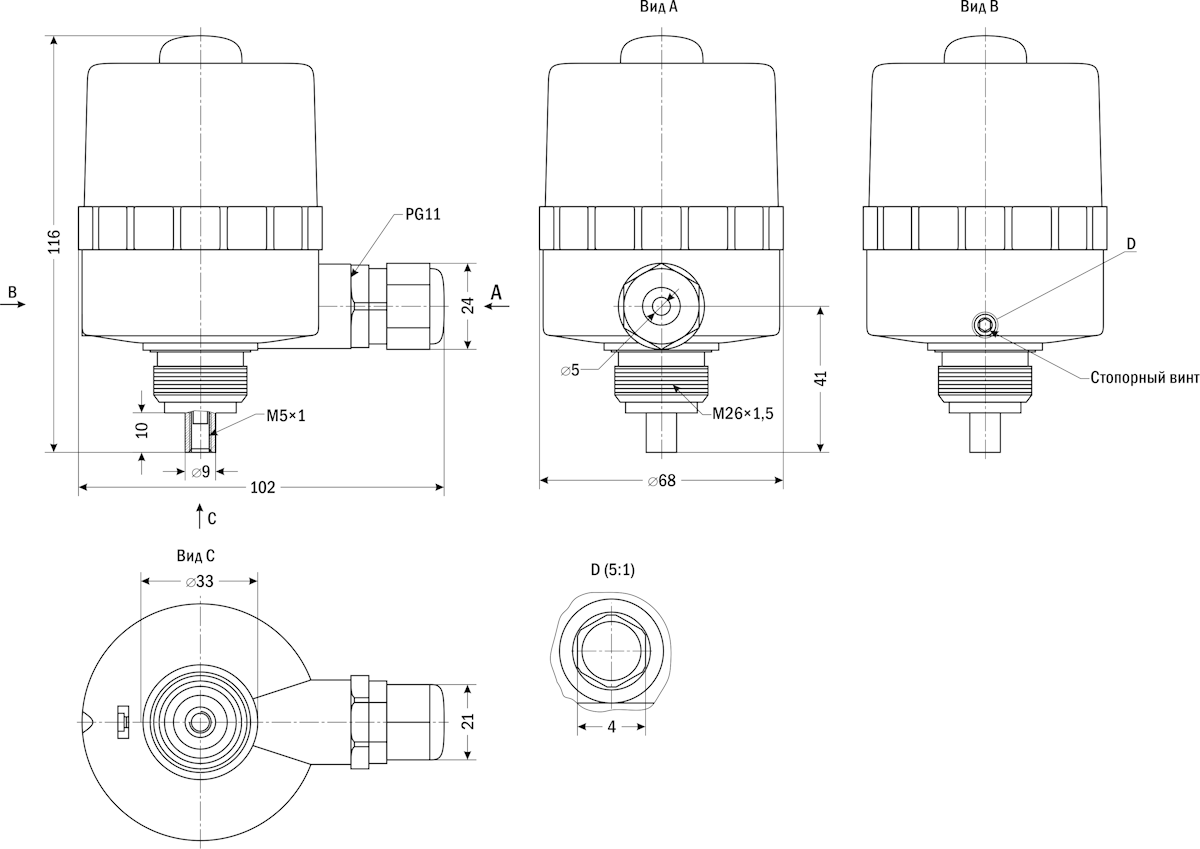

Прибор состоит из пластикового (полиамидного) корпуса с прозрачной крышкой, латунного присоединения с резьбой М26×1,5, кабельного ввода. Внутри корпуса находится шток с закрепленными на нем кулачками и две сборки, каждая из которых включает в себя плату с клеммником, светодиодными индикаторами и конечным выключателем (см. рис. 1).

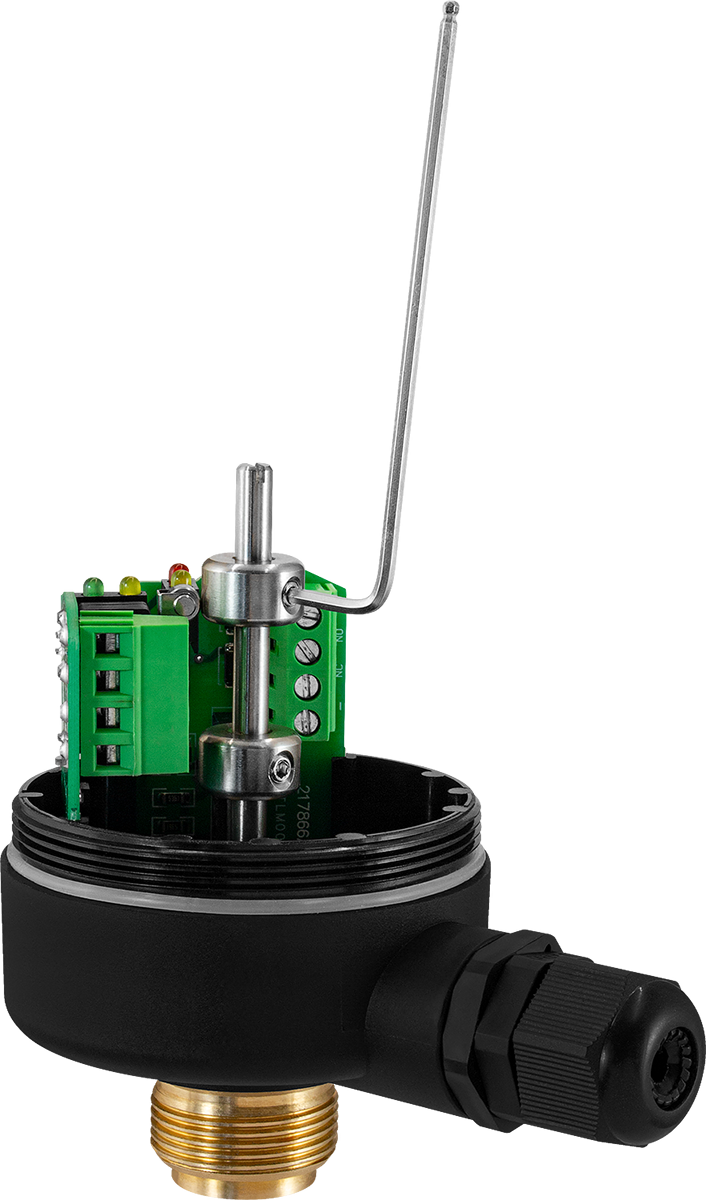

При подключении питания на клеммники 1 и 2 загораются желтые индикаторы питания (см. рис. 1). Когда поршень клапана перемещается, это приводит в движение шток блока индикации, на котором закреплены кулачки 1 и 2. Для настройки положения кулачка открутите шестигранный фиксирующий винт, установите кулачок в желаемое положение, зафиксируйте винт (см. рис. 2).

Верхний кулачок 1 при открытом положении клапана воздействует на верхний конечный выключатель 1, происходит переключение «+» Uпит с контакта НЗ на контакт НО сборки 1, загорается зеленый светодиодный индикатор 1. Нижний кулачок 2, соответственно, при перемещении поршня в закрытое положение воздействует на нижний конечный выключатель 2, происходит переключение «+» Uпит с контакта НЗ на контакт НО сборки 2, загорается красный индикатор 2.
